智慧城市高空瞭望监控预警系统

陈劲松 13760407130 电话：0755-36801580-8802

传真：0755-36801580-8001

网址：

1.智慧城市高空瞭望监控介绍

目前的城市监控采用普通摄像机与监控设备组合的方式在5-20米的空中布设为基础。然而，随着城市规模日益发展扩大，城市环境越来越复杂，特别是***层建筑等不断出现，普通摄像机由于环境阻挡以及摄像机本身的局限性，要完全实现基本无阻挡的***监控相当困难，而普通云台的不稳定性更是造成了图像的不可用，因此，高空监控成为现实需要。高空了望利用其足够的高度，配合摄像机云台的性能，可以***地实现大范围的***监控，以利于早发现、早出警，限度的减少灾情带来的损失。

平安城市高空瞭望监控预警系统是针对道路交通安全、环保监控、城市反恐、紧急搜救、人群非法集会监视需要而设计，包括视频信号的采集、传输、识别以及与调度指挥系统的集成等关键环节，智能化程度高，实时性强，系统坚持***性、实用性、可靠性、经济性、可集成性及可扩展性的建设原则。平安城市高空瞭望监控预警系统集成了***成像系统和云台控制系统。该系统的前端采集设备安装在城市至高点，采用光缆或其它通讯线路进行传输，显示录像设备安装在交通信息监控中心。系统组合采用高解晰度感红外透雾摄像子系统进行观察、搜索监视、跟踪目标，无论是在白天、夜间均能全天候24小时工作，能高效的发现、识别和确认目标。

本系统解决方案基于视频监控、GIS和视频智能检测技术，采用一体化超远望低照度***可编程高速云台摄像机，在城市制高点设立监测嘹望点，可覆盖方圆一公里到十几乃至几十公里范围，实现远程智能高空瞭望和烟尘黑度分析，可以实时自动发现冒烟，知道何处冒烟，并进行黑度分析，了解是否超标，为环保监测提供依据，改善城市烟尘污染。该系统***0.00005Lux的照度指标无论是夜间城市、森林、海港均可获得彩色的监控图像，无论物体在100m还是5km，无需红外灯，皆可清晰监视。该系统是环保监测中心重要的组成部分，能够实现对城市烟尘排放情况***、***监测和管理。

平安城市高空瞭望监控预警系统很好地解决了高空瞭望中云台摄像机系统的稳定性、望远能力、***控制能力、夜视能力和自我保护能力（自我清洁、防锈防雷、除霜抗冻）等问题，解决了固定重点监控位置的快速定位、任意位置的监控定位和监控目标的地图地位定位等问题，实现了定轨迹巡检、随意轨迹巡检、监控目标跟踪监控和监控位置坐标定位等各种功能，甚至把视频智能检测的应用也引入到高空了望。因此，该解决方案是一个实现了基本无阻挡的大范围的“所选即所见，所见即所现”的监控。

2.本方案特点优势

高空瞭望是指在距离地面50-100米，乃至100米以上的位置布设云台摄像机以实现方圆一公里到十几乃至几十公里范围的视频图像监控。高空瞭望不同于普通的图像监控，它着力于在较高的位置实现大范围的图像***监控，是一种既兼顾大场面，又实现具体目标特写拍摄的视频监控手段。高空瞭望技术可以弥补普通图像监控手段无法避免环境物体阻挡、视野范围较小的缺点，从而实现基本无阻挡的大范围监控。

平安城市高空瞭望监控预警系统和传统监控系统的优势分析：

平安城市高空瞭望监控预警系统可实现城市预防360°全景监测，为武警、公安、消防、交通、环保等部门防灾救灾调度指挥，合理疏导人流车流，改善交通拥堵状况。同时，城市高空瞭望监控系统对城市非法集会自动探测，城市反恐现场指挥，城市重大事故紧急搜救，城市重要区域闲杂人员清场管理有着至关重要的作用，建设城市高空瞭望监控系统，是以信息化带动预警工作现代化，提高城市预警能力和应急快速反应能力、可视化调度指挥能力的有效手段，对保护国家、人民生命财产安全有着十分重要的作用。

3.本方案实现的主要功能

·固定重点监控位置的快速定位：城市的重要建筑往往是固定不变的重要目标， GIS系统可以不超过2秒以固***位的方式显示这些重点目标的一个或者多个摄像机的多角度图像。

·任意位置的监控定位：针对环境没有特定的目标的监控点，用户可以直接在GIS系统上点击一个位置，系统可以在3秒内控制前端的所有能 “看到”该目标点的云台，显示该目标不同角度的图像；

·监控目标的地图定位：在发现远距离灾情点，管理员根本无法快速定位，利用GIS系统***多1秒钟时间内就能快捷***显示出摄像机当前所监控区域的扇形角，以及聚焦位置的大致地图范围。

当然，高空了望的控制系统决不仅仅是实现以上三个功能，各种不同的应用场合可以根据自身的需要定义不同的应用，包括高空摄像机的定轨迹寻检、随意轨迹寻检、监控目标跟踪监控、监控位置坐标定位等各种功能。甚至可以把视频智能检测的应用引入到高空了望中，诸如通过高空了望摄像机实现高空不明飞行物的检测、水域异常行进船只的识别等等。

具体功能介绍如下：

·视频监控：监视各个监测点，包括视频浏览和图象；

·地图操作：包括地图浏览（放大、缩小、移动和全图）、测量和查询；

·云台控制：控制摄象机所在云台，包括预制位、镜头、雨刷转动和参数调整操作；

·智能判别：辨别实时视频监控图像是否有黑烟，有则触发声音或闪烁灯警报；

·烟尘黑度分析：抓取当前云台的当前视频，林格曼黑度分析；可以实时自动发现冒烟，知道何处冒烟，并进行黑度分析，了解是否超标，为环保监测提供依据，改善城市烟尘污染；

·本地视频：保存在本机上的视频文件管理，包括本地视频录像、检索、回放和删除；

·远程视频：保存在硬盘录象机上的视频文件管理，包括远程视频检索和回放；

·自动巡航：重点和区域各个监测点的自动巡航控制；

·联动控制：实际监测点与其对应地图位置互动，包括监测点联动数据采集、地图到图象和图象到地图联动；

·系统管理：包括用户管理和系统参数设置。

5.应用范围

城市环保监测、城市消防、城市重点目标、森林消防、机场周围保安、防空安全、海岸警卫和边境防卫监控等。该系统根据不同需求分成简捷版和完全版两个版本，简捷版不含智能判别和GIS模块。

4.产品***技术应用

球形转台系列

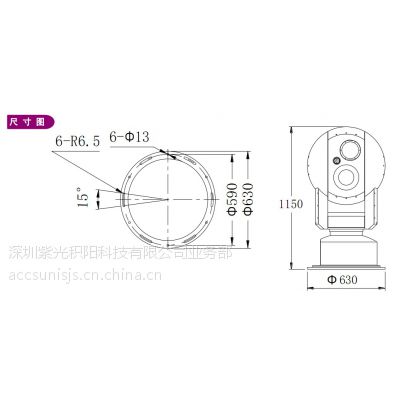

——***抗风球形转台激光透雾热成像一体机

本系统采用激光辅助照明、百万像素镜头、百万像素摄像机、热像仪和球形数字转台，通过科学、***手段集合而成，具有背景反差好、成像清晰、使用高分辨率低照度彩转黑摄像机，可进行昼夜连续监控，夜间***远可发现 4500-5000米处的人物活动、车辆、设施等目标；实现白天彩色监视、夜间在全黑的环境下同样监视的目的。

产品特点

•          分辨率可达2M(1600*1200),输出实时图像；
•          采用***视频压缩技术,压缩比高,且处理非常灵活，带透雾功能；
•          配备高清晰的红外热像仪，***图像处理技术输出高质量的图像，同时具有可选的智能报警功能。像素384×288，确保用户可以再全黑、雾、烟、沙尘等天气情况下能够看到更多细节和更小的目标；
•          激光辅助光源，配合热像仪，使白夜无差别；
•          水平 360°***位旋转，使监控无死角；
•          垂直角度-45°~+45°，使视野更宽广；
•          具有慢启动及过热、过流、过压等多重保护功能；
•          智能温控系统、防水、散热设计，保证设备长期稳定工作，使用寿命 20000 小时以上。
